電機絕緣監測裝置
一、產品介紹 （高壓部分）
電動機絕緣在線監測裝置（HYM-300H）是一種能夠在線監測高壓電力系統中電機絕緣狀態的裝置，該裝置的使用為診斷電機早期缺陷和事故隱患、控制突發性絕緣事故、監測電氣設備絕緣性能的好壞提供了有效的信息，保障了電機設備的安全可靠運行。
該裝置安裝方便、操作簡單、實用性強、監測信息更加真實準確，廣泛應用于10kV電力系統中。裝置由高性能的單片機控制管理，液晶屏實時顯示系統當前運行狀態。當診斷出設備故障時，指示燈、蜂鳴器同時報警，便于維護人員及時了解電機絕緣狀態。裝置還具有RS485通信接口，可與上位機進行通信，將數據實時傳送至DCS系統或電機管理專家監控系統。
主要功能
1、絕緣實時在線監測：
a、電機停電停機狀態下，裝置采用直流高壓（DC2500V）注入法對電機繞組對地絕緣進行測量。
b、電機帶電運行狀態下，裝置采用專用傳感器實時監測絕緣電流。
2、提前預防事故：
絕緣監測裝置實時測量電機的絕緣參數（絕緣對地電阻，絕緣電流），可以提前檢測出絕緣性降低的電機，提前預警，工作人員對電機提前檢修，避免由于電機絕緣問題引起的停產、停電及其他電力事故。
3、電機全面監測：
配套專門的軟件及后臺系統對多臺電機絕緣進行全面實時監測。
二、產品型號
名稱 | 規格型號 | 應用 |
電動機絕緣在線監測裝置 | HYM-300H-Y-Y | 直起電機 |
電動機絕緣在線監測裝置 | HYM-300H-Y-N | 變頻啟動和軟啟動， |
電機管理系統 | HYM-300 |
主要部件安裝方式
名稱 | 規格型號 | 應用 |

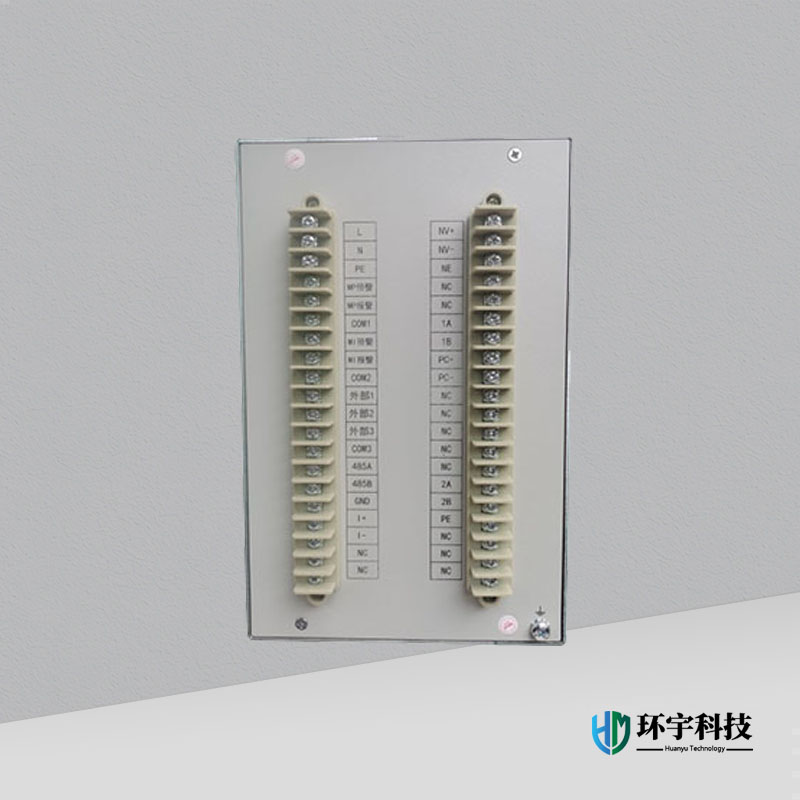

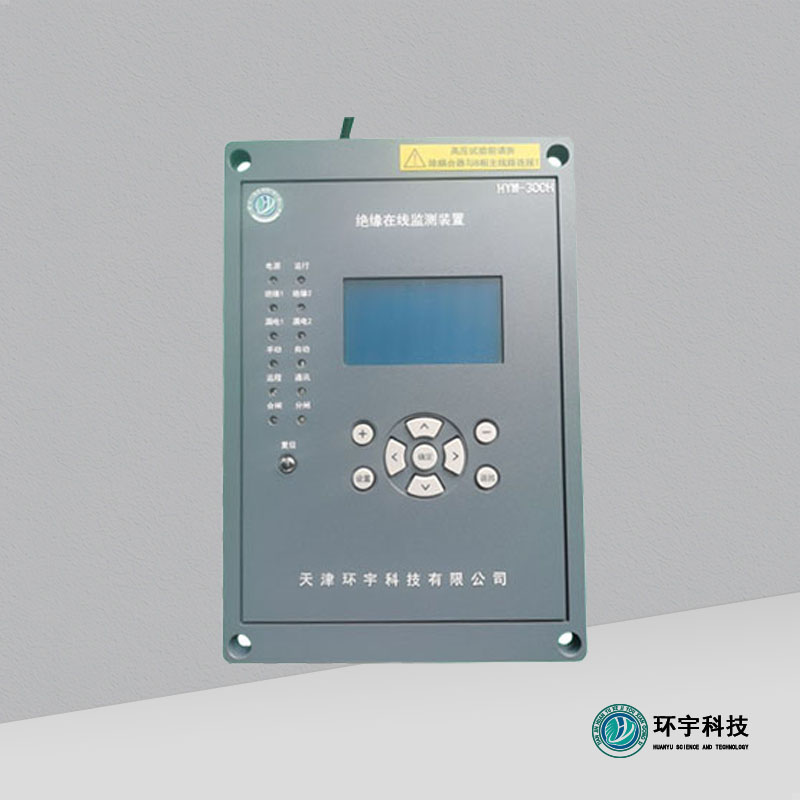

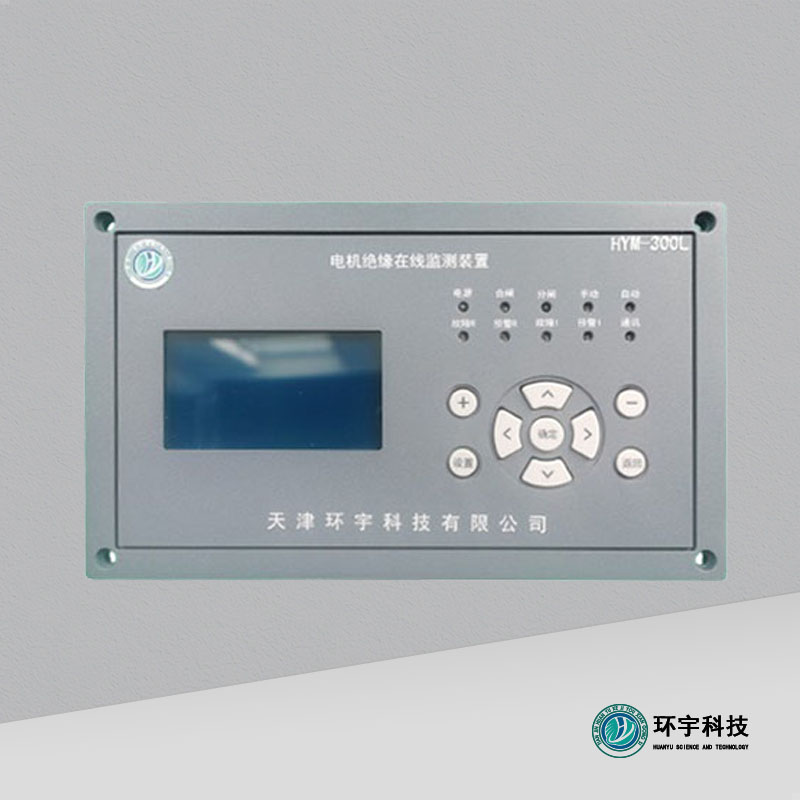

電機絕緣智能控制器 | HYM-300H-K | 242mm*165mm*142mm，開孔尺寸：215*140放置在儀表室 |

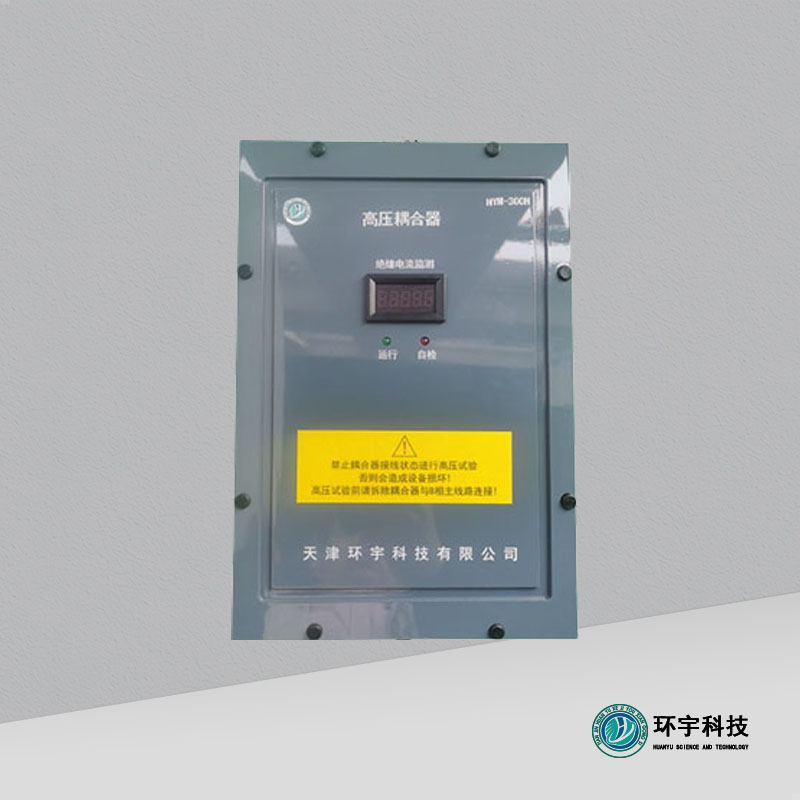

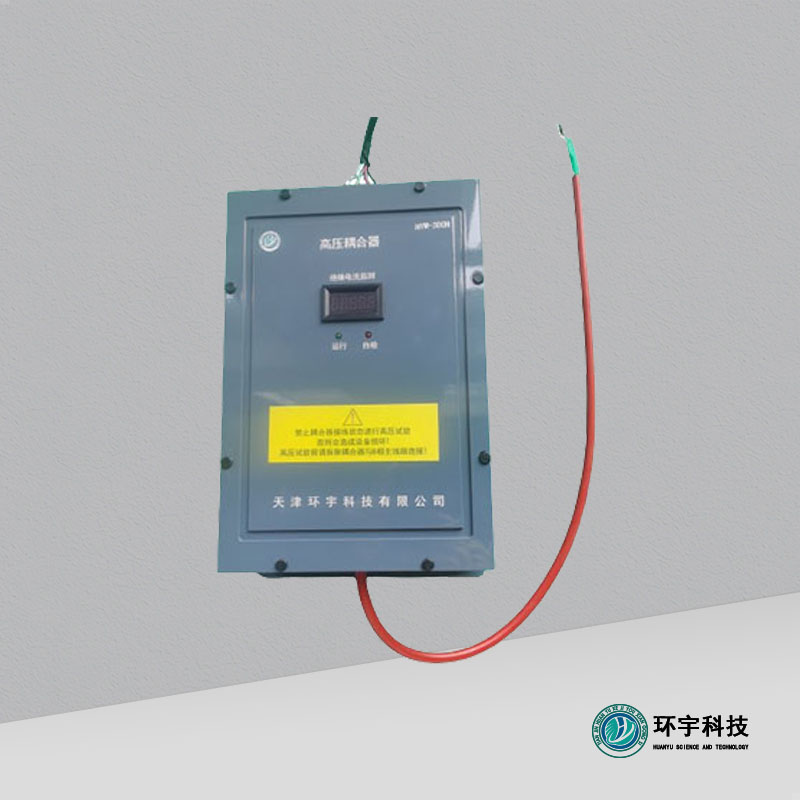

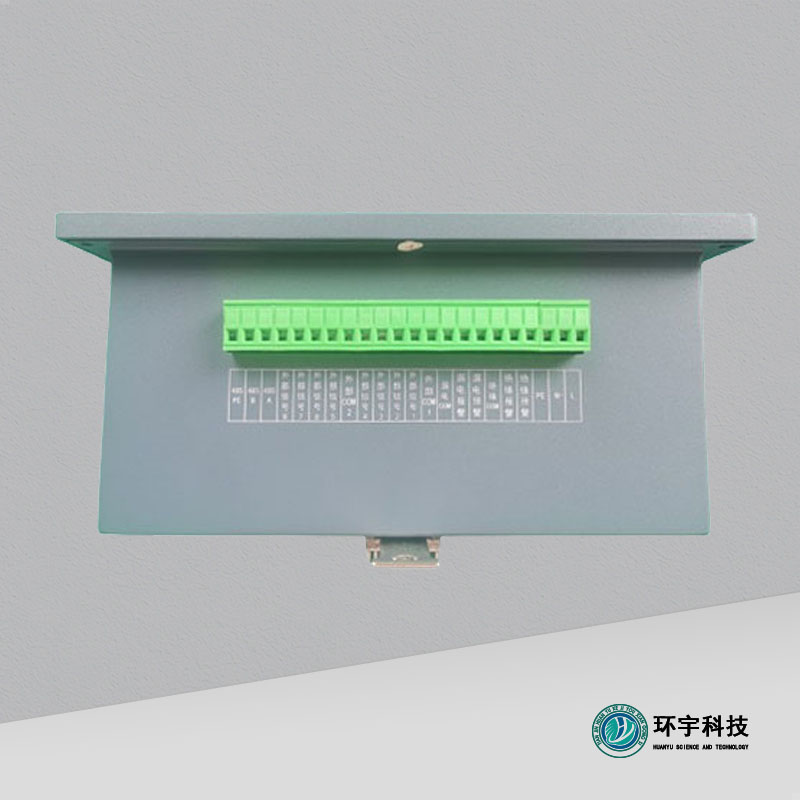

高壓耦合器 | HYM-300H-O | 320mm*200mm*90mm，放置在高壓后線纜室，壁掛式安裝 |

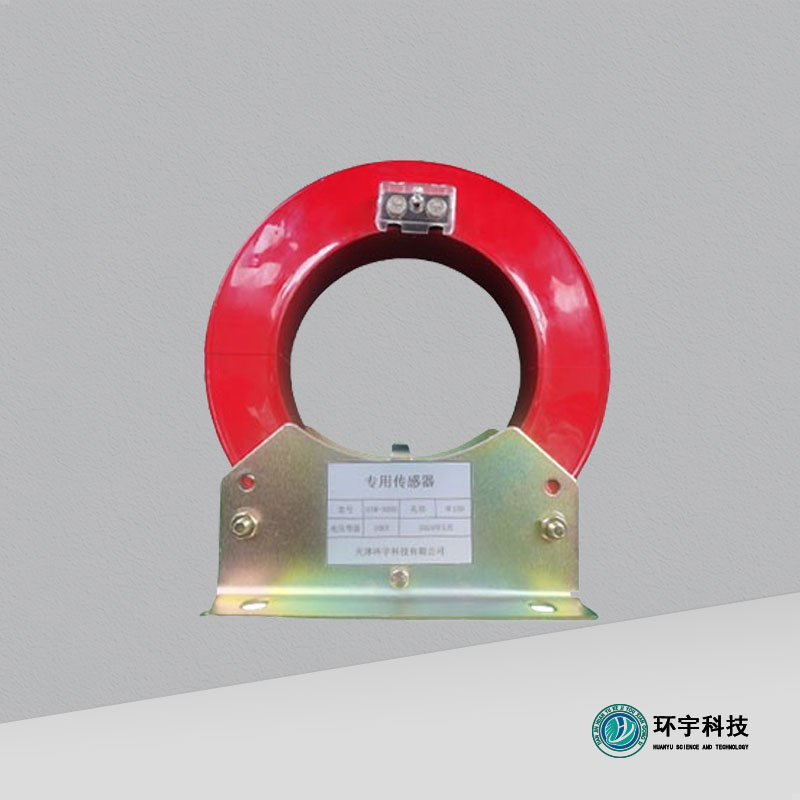

高壓專用傳感器 | HYM-300H-H | 開合式，默認孔徑150mm，可根據現場要求定制 |
三、產品參數
參數指標 | 精度等級 | |
供電電源 | AC/DC 115-265V 50Hz | |
額定功率 | ≤ 15W | |
電網額定電壓 | 0-10KV | |
絕緣電阻測量范圍 | 0.1MΩ~1000MΩ | ≤±3% |
1000MΩ~9999MΩ | ≤±5% | |
極化指數 | ≤±5% | |
吸收比 | ≤±5% | |
絕緣電阻預警設定值 | 1MΩ~9999MΩ 可設，默認80 MΩ | |
絕緣電阻報警設定值 | 1MΩ~9999MΩ可設，默認50 MΩ | |
剩余電流預警設定值 | 10~3000 mA 可設，默認200 mA | |
剩余電流報警設定值 | 1~3000 mA 可設，默認300mA | |
測量信號電壓 | DC 500V/1000V/2500V | ≤±3% |
測量內阻 | ≥30M歐姆 | |
延遲測量時間 | 測量絕緣阻值時自動延時30S | |
測量時間選擇 | 測量時間10min為周期 | |
啟動測量方式 | 手動，自動，通訊 | |
干接點輸出特性 | 常開觸點，250VAC/5A；30VDC/5A | |
RS485通訊信號 | 1路，標準的Modbus RTU協議， | |
自動測量周期 | 自動模式下4~24小時可設置 |
