一、概述

小電流選線裝置是工業現場電路保護系統的組成部分，該裝置能夠在電路系統發生接地（弧光或金屬性）現象時準確判斷出故障出現的位置，并把信息進行遠程傳輸，從而方便現場人員檢修。

二、功能及特點

該裝置結構采用模塊化設計，主控片采用內置DSP高速度自帶數據采集模塊的高性能單片機，各模塊之間采用可冗余校驗、多主發送的CAN通訊方式進行數據交換及共享。面板采用顯示屏及簡單的5鍵操作功能進行人機對話。系統采用雙看門狗方式來檢測系統的運行；較寬的工作輸入電壓，較高的電流信號測量精度；具備故障和設置信息的記憶功能；具備實時數據和故障數據遠傳功能。

三、工作原理

裝置啟動運行后，系統時刻監測各段的零序開口電壓變化情況，一旦開口電壓在連續3ms內的值大于給定的值時，立即啟動該段的選線功能，同時對接下來一個周期內的開口電壓進行采樣并計算有效值，通過有效值的大小來判斷系統是否符合接地故障，如果符合條件，則顯示屏彈出故障界面，顯示故障的位置及故障時的電流值。

在選線方法上，系統采樣相位法和最大有效值法。電路設計上采用低通濾波，將高頻波和干擾波形除去，得到實際的工頻波。啟動選線后，選線部分先采樣一個周期的數據，延時若干個周期后進行下一個周期的數據采樣；通過對比兩采樣周期數據的變化來判斷相位是否變化，如果相位發生變化（弧光接地發生后消弧設備投入保護的情況），而且其有效值大于一個設定的限值（作為干擾信號值）時，認為該段發生故障；如果該段所有相位都不發生變化（弧光接地時消弧設備不投入保護或發生的是金屬性接地），則根據有效值最大法來判斷故障位置。

故障發生并選出后，系統給出無源接點報警信號，也可根據客戶定制要求外掛一對一的報警接口模塊。

四、技術參數

五、使用環境

環境溫度：-20℃~+60℃；

大氣壓：80~110Kpa；

空氣相對濕度：90%（25℃），50%（60℃）；

適用范圍：3KV~35KV系統；

周圍不能有爆炸危險介質，不得在含有腐蝕性或破壞絕緣的導電介質或氣體中使用；

安裝在通風良好、防塵、防沙、防雨的地方。

六、接口定義及外形尺寸

1-接線圖

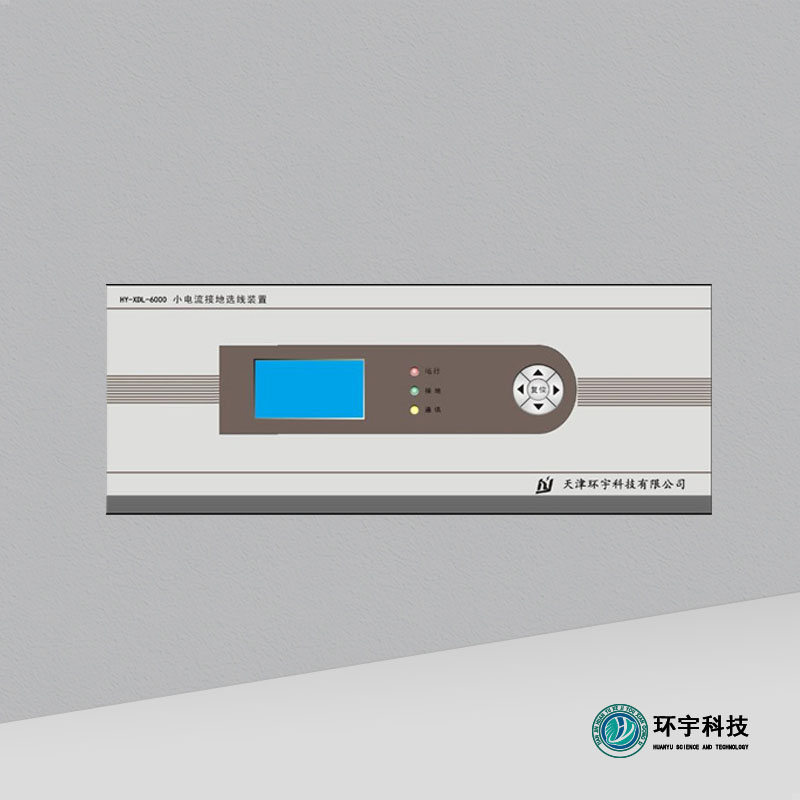

2-外形尺寸、挖孔尺寸圖及效果圖

u開孔圖如下，開孔尺寸為360*140；安裝螺絲開孔：直徑6~7mm。

u機箱深度：180mm；面板尺寸：396*148mm；
