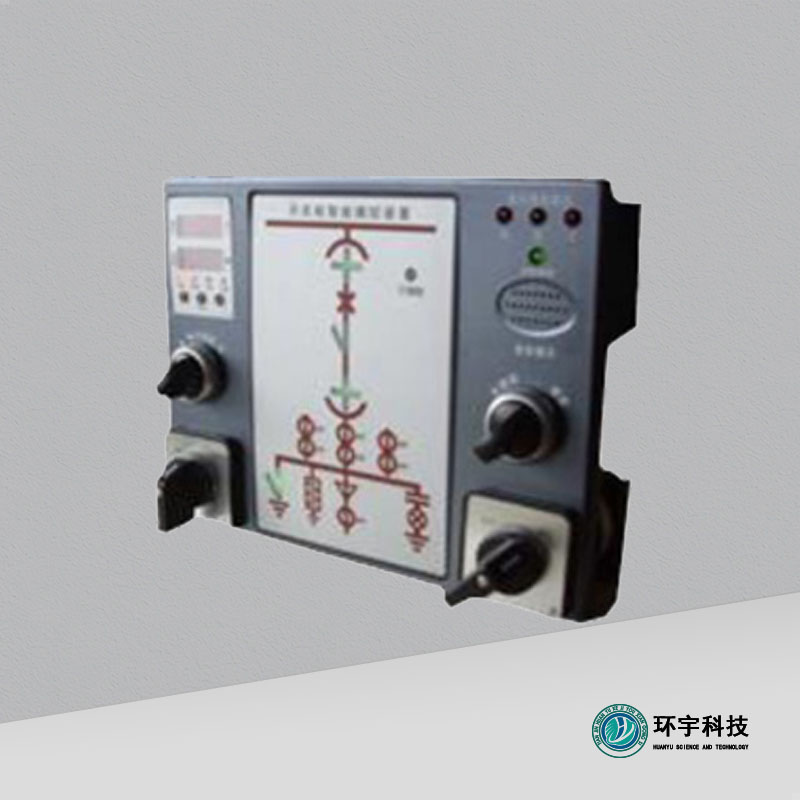

HY-96-3系列智能操控裝置用于  3～35KV戶內中置柜、手車柜、固定柜、環網柜等多種開關柜．具有一次模擬圖、帶電顯示，分合閘狀態指示、接地開關指示．儲能指示．手車位置指示、語音防誤提示、溫濕度數字顯示、RS485遠程通訊接口等多項功能。產品采用微處理器控制，內部元件為優質進口工業級品牌，具有穩定可靠、長壽命、抗干擾性強等優點。該產品較傳統的模擬顯示標牌具有顯示直觀操作方便等優點。

1、產品功能及特點

1.1、智能化程度高：能夠進行斷路器的狀態顯示、手車位置顯示、隔離刀和接地刀狀態顯示、儲能顯示等（可根據用戶要求滿足各種顯示功能）。還可以判斷指示開關小車是處于試驗位置與工作位置之間還是處于柜體之外。
1.2、能夠分別指示 A、B，C三相是否帶電，同時提供帶電閉鎖接點。當帶電顯示器處于無電狀態下，閉鎖才可解除。
1.3、可根據用戶需要在面板上設有合閘／分閘轉換開關、就地／遠方轉換開關和儲能轉換開關等。
1.4、對溫濕度采用數字顯示，直接顯示柜內狀態。
控制方式：可帶 1—2路加熱器，當環境濕度≥90％RH時，啟動加熱，當≤75％RH時．退出加熱；當環境溫度≥40℃時，加熱器無條件退出．對于柜內溫濕度用戶也可根據需要自行設定。
1.5、斷線報警：任何一路加熱器斷線，斷線指示燈亮。
1.6、防誤語音提示：操作者不在試驗位置誤合接地開關，裝置提示“請分接地開關”。
操作者在斷路器合閘位置誤將手車推進或拉出，裝置提示“請分?jǐn)嗦菲鳌?/span>
操作者同時有以上兩條誤操作，裝置提示“請分?jǐn)嗦菲鳎埛纸拥亻_關”
1.7、通訊功能：RS485接口，MODBus協議方式，通訊波特率最高達   9600．可與變電站其他設備組成適時的微機防誤監控系統。

2、技術參數

·工作電源： AC220V，DC110V，DC220V
·工作環境：-20℃～+60℃
·控制范圍：0℃～+99℃
·控制精度：溫度±2℃濕度±5%RH
·功耗：≤5W
·通訊：RS485波特率1200  2400 4800 9600（可選）
·抗電強度：外殼與端子間大于AC2000V
·絕緣性能：外殼與端子間大于1000MΩ
·抗震性：10～55～10HZ   2g  1min
01斷路器合閘指示
02斷路器分閘指示
03（1）03（2）試驗位置指示
04（1）04（2）工作位置指示
05接地開關合指示
06接地開關分指示
07儲能指示
08帶電指示及閉鎖
09語音提示
10溫濕度顯示及控制

3、儀器端子接線圖

（圖片僅供參考，以實物為準）
1、2：電源輸入                  15：斷路器合
（AC/DC220V）                 16：斷路器分
3、4：空                             17：試驗位置
5、6：加熱器 A輸出           18：工作位置
7、8：加熱器 B輸出           19：接地位置
9、10：過熱報警輸出         20：儲能
11、12：閉鎖輸出               21：公共端
I：溫濕度傳感器  A             22：備用
II：溫濕度傳感器  B            23：接地
24：A相
25：B相
26：C相
27：RS485A
28：RS485B

開孔尺寸：220X165（單位：mm）
