一、產品概述：

HYDY2000系列智能一體化電源系統能夠?yàn)樽冸娬窘恢绷髟O(shè)備提供安全、可靠的工作電源，包括：交流電源系統、UPS電源系統、EPS電源系統、直流電源系統和通信電源系統。根據現場實際功能需求靈活配置各個子系統。
HYDY2000系列智能一體化電源系統采用分層分布架構，交流、直流、UPS、EPS、通信電源等一體化設計、一體化配置、一體化監控，通過統一的智能網絡平臺，實現變電站電源的集中供電、統一監控管理、能源計費管理、在線狀態檢測。其運行工況和信息數據能通過一體化監控單元展示并轉換為標準模型數據，以DL/T860(IEC61850)標準格式接入當?shù)乇O(jiān)控信息網，并上傳至遠方控制中心。一體化電源系統共享直流操作電源的蓄電池組，取消傳統UPS、EPS和通信電源的蓄電池組和充電單元，減少維護工作量。建立專家智能管理系統，減少人工操作，提高運行可靠性。

 智能一體化電源系統拓?fù)鋱D

二、技術特點

?  1.適用于110kV及以下各類變電站、電氣化鐵路、鋼鐵冶金、煤礦、化工等需要站內電源的場所；
?  2.打破傳統電源專業界限，統一配置，取消UPS、EPS、通信蓄電池組及充電裝置，利于管理；
?  3.對重要負荷如事故照明等采用逆變電源供電；統一進行波形處理；統一進行防雷配置；統一進行二次配電管理，節約占地面積，節約運營成本；
?  4.以直流操作電源為核心,系統共享直流操作電源的蓄電池組，當 UPS、EPS 電池容量大于直流操作電源容量時，以容量最大的為準；
?  5.監控器采用7寸彩色觸摸屏，界面圖形化，顯示直觀，實現真正意義上的人機對話；
?  6.全模塊化設計：系統實現所有開關智能模塊化、電源功能單元模塊化，組屏簡單，配置靈活，使設計、生產、維護標準化；
?  7.全數字化設計：系統無屏內及跨屏二次接線，上行下達信息數字化傳輸，通訊方式采用工業以太網或RS485工業現場總線；
?  8.全組裝化設計：全模塊化使安裝接口標準化，可實現系統快速組裝；
?  9.充電模塊采用N+1熱備，可平滑擴容，滿足不同容量系統；
?  10.UPS主機采用N+1熱備，可平滑擴容，滿足不同容量系統；
?  11.分散多級監控系統，實現各個子系統的分級監控、統一管理；
?  12.組件配套齊全，提供全方位的組屏解決方案。

三、使用條件

?  1.用于室內，環境溫度不低于－10℃，不高于45℃；
?  2.安裝使用地點海拔2000m及以下；
?  3.日平均相對濕度不大于95%，月平均相對濕度不大于90%（環境溫度25℃）；
?  4.裝置的使用地點應無爆炸危險、無腐蝕性氣體及導電塵埃、無腐蝕金屬和破壞絕緣的氣體，無強電磁場干擾；
?  5.無強烈振動和沖擊，垂直傾斜度不超過8°；
?  6.如在不符合上述條件的特殊設環境中使用，用戶應在訂貨時提出，以保證產品能夠可靠地工作。

四、應用方案

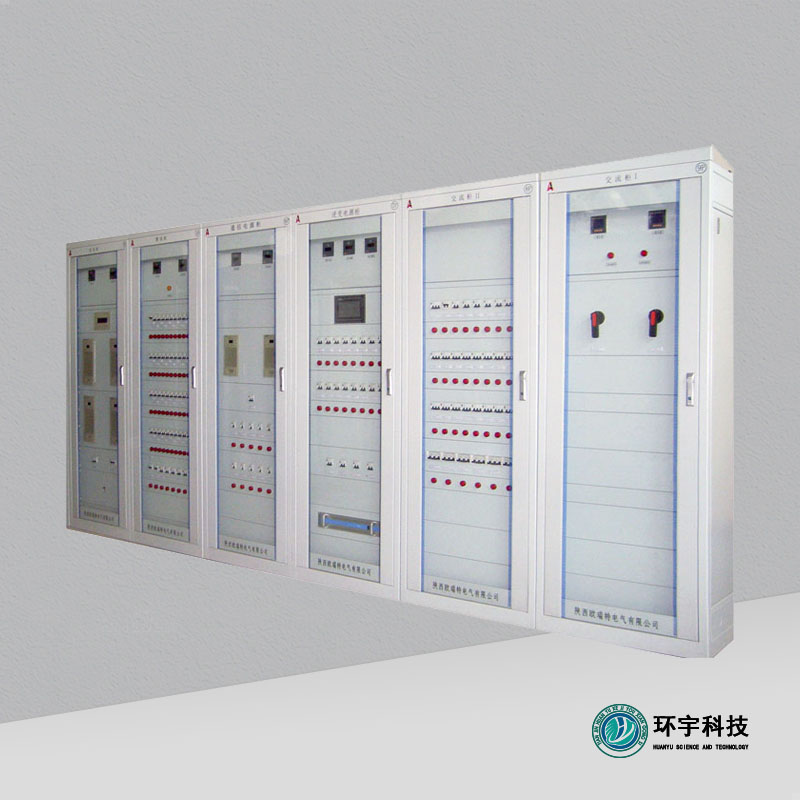

一體化監控、交流分系統監控、UPS主機、ATS合并安裝在一個機柜內；交流饋出（包含UPS饋出）合并安裝在一個機柜內；直流分系統監控、直流充電、饋電合并安裝在一個機柜內；EPS系統單獨一個機柜；電池單獨一個機柜（機柜數量由系統電池容量決定）；可根據不同的現場需求靈活配置組屏方案。詳細方案請參考HYDY2000系列智能一體化電源系統的技術圖紙。
